LK 550 AquaMix用于水加热的混合阀说明
LK 550 AquaMix:

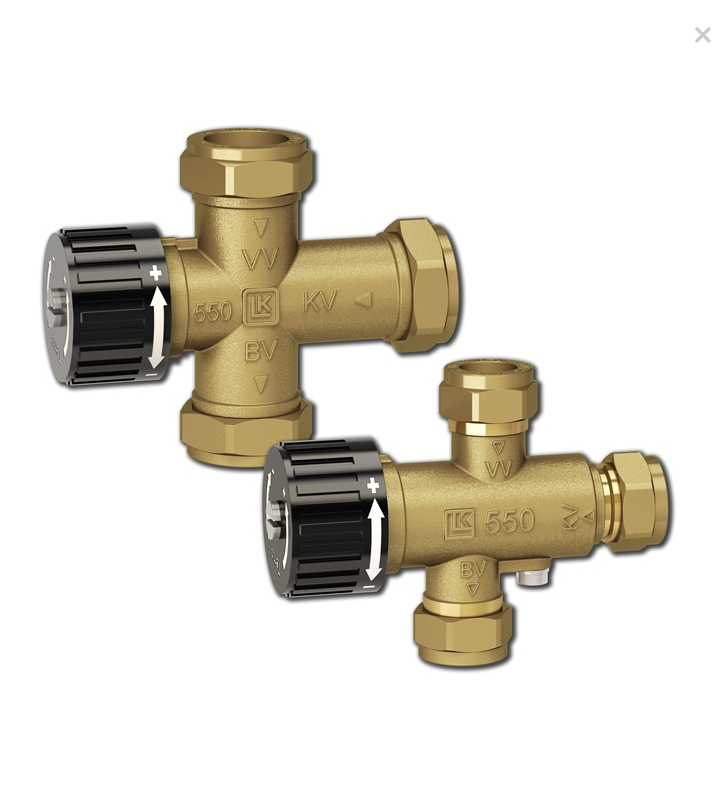

LK 550 AquaMix 是一种用于水加热的混合阀,带有恒温元件,可调节冷水供应以达到所需温度。 安装在冷水供应中的止回阀可防止自循环 - 参见附件下方。 带有外螺纹 M ½” 和 15 mm 压缩接头的阀门有一个通风口,用于对较小的热水器进行简单的排水。

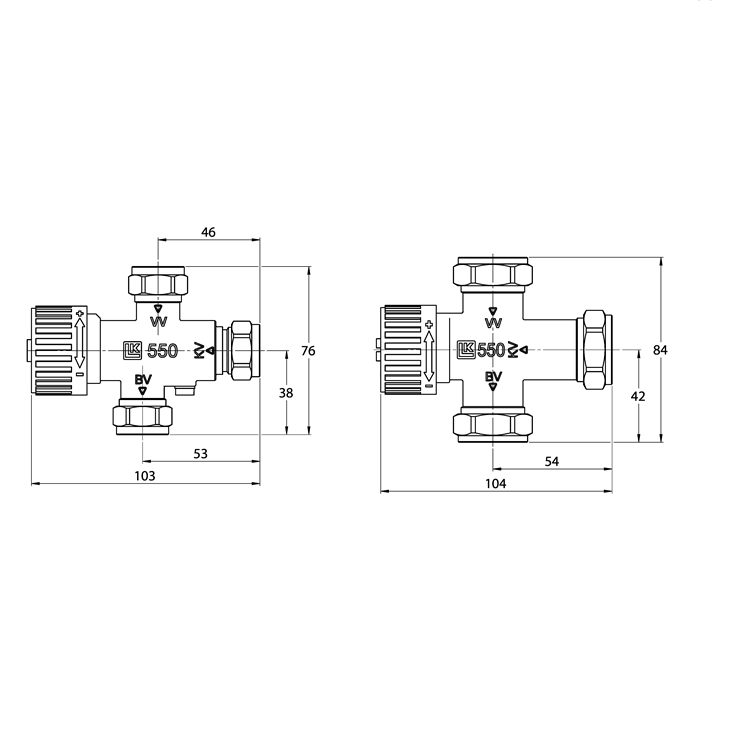

阀体上的箭头指示流动方向:
KV = 进水冷水
VV = 流入的热水
BV = 流出的温水
LK 550 AquaMix:当使用外螺纹连接适配器LK373安装时。
当安装在带有内置热水器的锅炉/储水箱顶部时,阀门应安装在锅炉/储水箱与阀门之间,以免让阀门的功能受到热辐射的影响。阀门旋钮用于在 38°C 至 65°C 的范围内设置所需的温水温度。最高温度可以校准如下:
提高最高温度:将旋钮逆时针旋转至 (+)。松开螺丝并将旋钮移到一边。然后将旋钮顺时针旋转至 (-),但未啮合。调整以小步骤进行。 ¼ 转对应于大约 7 °C。重新安装旋钮并检查它是否与齿啮合。拧紧螺丝,然后将旋钮转到最大 (+)。最大限度。增加温度的校准是 ½ 圈。
降低最高温度:按照相反的步骤进行。将旋钮顺时针旋转至 (-),将松开的旋钮逆时针旋转至 (+)。
